一、産品描述

mtVision是麥斯時代公司推出的基于最新技術的工業物聯網雲平台，可以快速提供基于Web的生産運營管理，能源管理，設備運維管理以及各類物聯網解決方案。

平台基于最穩定的跨平台引擎，支持Windows& Linux系統，高性能原生模塊和支持工業物聯網的現代網絡技術構建而成。它基于.NET Core框架，支持全新的H5圖形渲染引擎，使用了高質量的SVG矢量圖形，并提供了支持動态3D圖形的新一代圖形庫。它集成基于HTML5的Web客戶端技術和适用于Android和iOS的APP。

平台使用最新的内存及時序數據庫和雲技術以及IoT技術來收集和發布數據，可連接各種工業設備、控制系統、多種工業通訊協議、實時曆史數據庫、時間序列數據庫、關系數據庫、HMI/SCADA、DCS等數據源，并提供基于OPC信息模型數據的客戶端-服務器系統網絡架構，使用OPC Classic & UA标準來确保開放性和可擴展性。

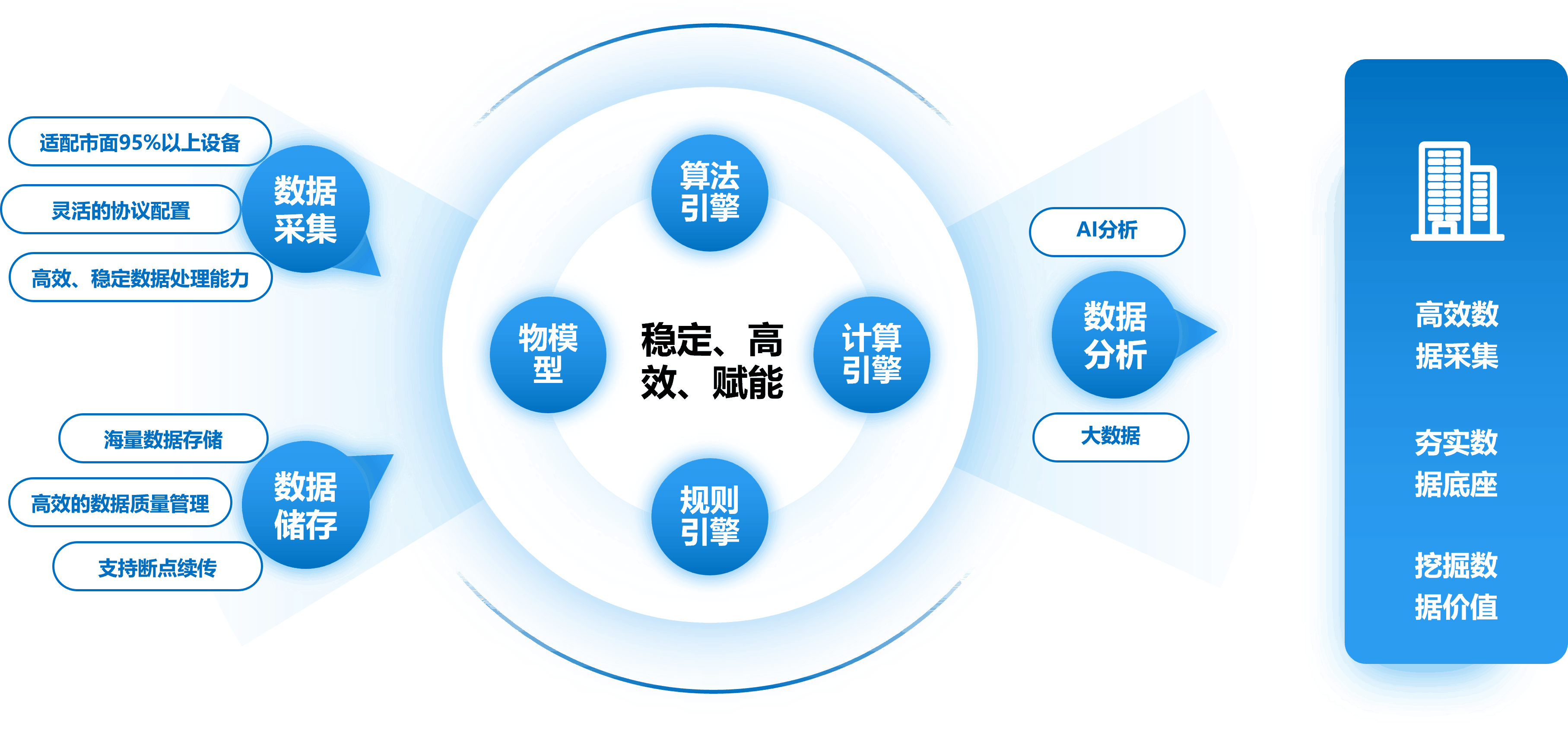

平台集成數據采集、存儲、計算、統計分析、數據挖掘、報警推送、2D/3D展示、移動應用等完整能力，實現對工業現場的生産數據、設備運行狀态及能源使用的實時監控和分析，提供企業滿足生産運營、設備可視化的業務需求。

mtVision部署方式靈活，支持多工廠分布式部署；平台支持部署在企業私有雲或公有雲，滿足工業互聯網/物聯網的移動APP需求，支持平闆電腦、智能手機（Android、IOS）等智能設備，幫助企業随時随地掌控生産及設備運營狀态，爲生産管理者提供決策支持。

依托于mtVision強大的平台能力，可快速實現以下各種應用場景：

• 智能制造生産管理系統
• 智慧城市/社區/農業/水務系統
• 設備/能源管理系統
• 廠級監控系統
• 安全管理系統
• 遠程監控中心
• 遠程設備運維平台
• 工程項目管理平台
• 工業大數據平台
• 現場指揮中心

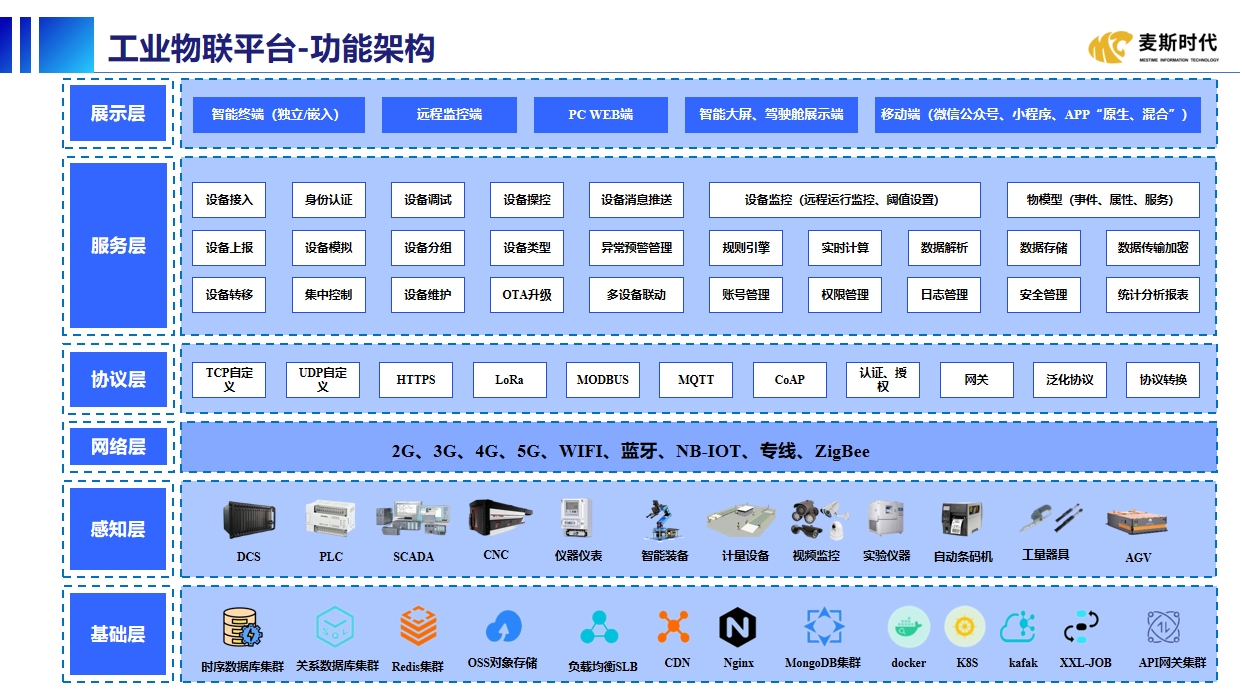

二、系統架構

1.技術架構

mtVision工業物聯網雲平台的技術架構是基于雲設計的模塊化管理，采用的數據緩存機制，并且支持多種數據接入方式。

主要涵蓋了組态平台mtDraw、雲網關mtGateway/mtAgent、報警管理軟件mtAlarm、實時曆史數據庫mtHistorian等組件。

mtVision平台将系統雲部署、現場數據采集、現場控制系統實時監控、大數據分析融爲一體，協同化實時處理各個環節，準确、簡潔、高效地解決了傳統現場管理系統的痛點。

2.網絡架構

mtVision平台的網絡架構分爲客戶端層、雲部署層、數據采集層。

客戶端層包括移動端（Web、Android APP），PC端（Web頁面）。

雲部署層包括私有雲、阿裏雲、亞馬遜雲、華爲雲等。

數據采集層包括雲平台網關（Internet、4G/5G）,采集服務器（Internet）。協議支持有Modbus、OPC UA/DA等，設備支持有PLC、傳感器、第三方系統等。

3.應用架構

mtVision平台的應用架構分爲設備層、服務器層、展示層。

設備層通常采用電表，壓縮空氣、蒸汽、水等流量計，儀表使用串口服務器/以太網關相連，系統集成使用Http接口協議交互數據。

服務器層用串口服務器連接各儀表的分串口服務器，光纖收發器連接各儀表的分站光纖收發器，核心交換機把串口服務器、光纖收發器、平台服務器、數據服務器和防火牆相連，平台服務器部署mtVision工業物聯網平台，數據服務器部署數據采集服務、歸檔服務、報表服務、計算服務、報警服務、實時曆史數據庫和平台配置數據庫等，防火牆連接以太網與核心交換機，配置端口、路由等安全策略，保證工控網内設備數據安全。

展示層指操作員站、辦公室各客戶端以浏覽器方式訪問mtVision平台，不需要安裝任何插件。

三、産品價值體現
